一、氣動隔膜調節閥介紹

　　ZJHG氣動薄膜隔膜調節閥由隔膜閥和氣動執行機構兩部分組成，它以壓縮空氣為動力，配用電氣控制器，可接收電流或電壓模擬信號，控制閥芯的啟閉高度，實現對工藝管道中流體介質流量、壓力等參數的調節。由于在結構上采用帶有耐腐蝕襯里的閥體和耐腐蝕的隔膜，隔膜與閥體間“山”形凸出面進行密封，無填料函結構、節流元件為彈性隔膜、閥體流道平滑，所以流通力較同口徑的其它調節閥大很多。并且隔膜可將輸送的介質完全封閉在閥體內，真正確保零泄漏。故氣動隔膜調節閥具有阻力小、流量大、無外漏和方便可靠、防火****的優點，廣泛適用于工業自動化系統中的強酸、強堿、強腐蝕、高粘度、含顆粒、帶纖維以及有毒和不允許污染的介質的流量調節。

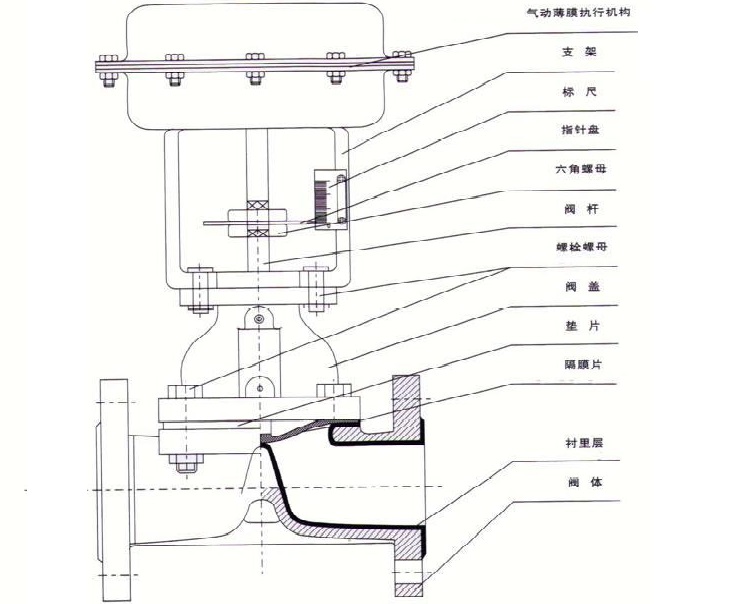

　　二、氣動隔膜調節閥結構圖

　　三、氣動隔膜調節閥特點

　　采用輕型執行機構，高度及重量均可減小30%。

　　閥體內表面有多種材料涂復層，避免介質直接接觸，承受強閥腐蝕性介質的腐蝕。

　　閥門關閉時，內、外泄漏量為零，特別適合于劇毒介質或不允許污染介質的閥節。

　　流路簡單，阻力小，額定流量系數比同口徑單座，套筒調節閥大。

　　采用模塊化設計，可采用不同組合、配用各種附件。

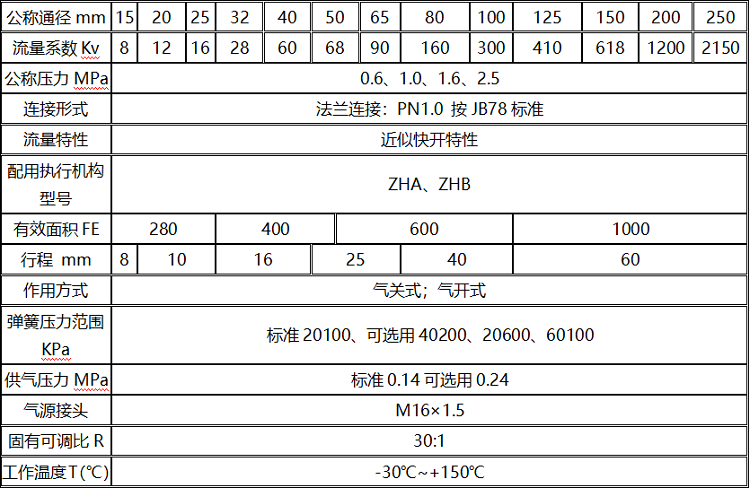

　　四、氣動隔膜調節閥技術參數

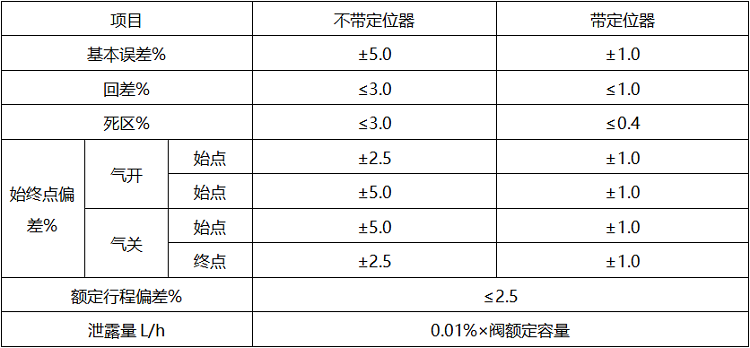

　　五、氣動隔膜調節閥性能指標
